Линейные светодиодные светильники: как выбрать, смонтировать и соединить в линию
Линейный светодиодный светильник — это сплошная полоса света над рабочей зоной вместо гирлянды отдельных плафонов. Зайдите в типовой офис и поднимите глаза: под каждым квадратным «армстронгом» светло, между ними серые провалы, а стол, которому не повезло встать на стыке, живёт в полутени. Линейка решает это в лоб: корпуса стыкуются торцами в непрерывную линию, питание заходит один раз — и весь ряд столов, стеллажей или станков накрыт ровным светом. Я расскажу, как выбрать линейный светильник без переплаты: какой поток и температуру брать, чем подвес отличается от накладного, сколько корпусов сажать на одну линию по ПУЭ — и какая из наших пяти мощностей куда встаёт.
- Смотрите на люмены, не на ватты. Нижняя планка приличного прибора — 100 лм/Вт, наш ряд выдаёт до 156 лм/Вт.
- Ряд: 28 Вт (3070–4150 лм) · 36 Вт (4150–5620) · 50 Вт (5530–7500) · 70 Вт (7770–10550) · 90 Вт (10360–14060). Длины 500 / 1000 / 1500 мм.
- Офис — 4000К и рассеиватель Опал. Склад и цех — 4000–5000К и Прозрачный: он отдаёт на 15–20% больше света.
- В линию соединяются торцевыми коннекторами; на одну групповую линию 220В — до 20 светильников (ПУЭ 6.2.10).
- IP40 — сухие помещения. IP65 — пыль, влага, мойка, улица, неотапливаемый склад.
- Производство в Ульяновске, отгрузка с завода, опт без посредников.
Почему полоса света бьёт «квадратики»: коротко о главном
Свет — это инструмент, и у него есть форма. Точечный светильник кладёт круг. «Армстронг» — квадрат. А теперь посмотрите, как стоит работа в любом реальном помещении: столы — рядами, стеллажи — рядами, станки — рядами. Накрывать ряды кругами и квадратами — как красить забор торцом кисти: можно, но полосами и с пробелами.
Линейный светодиодный светильник кладёт свет той же формой, какой организована работа. Одна линия над рядом — и освещённость ровная по всей длине, без «зебры» из ярких и тёмных пятен. Глаз перестаёт постоянно перестраиваться между светло/темно — к концу смены люди банально меньше устают. Это не маркетинг, это физиология: перепады яркости в поле зрения — одна из главных причин зрительного утомления, поэтому нормы вроде СП 52.13330 вообще регламентируют равномерность, а не только люксы.
Типы линейных светильников по монтажу
Способ крепления — первое, что нужно решить, потому что он определяет и цену монтажа, и то, как ляжет свет.
- Накладной — прикручен к потолку вплотную. Самый простой и дешёвый в установке. Его место — невысокие помещения с бетонным потолком: коридор, санузел, подсобка. Слабое место: чем ниже потолок, тем ближе яркий корпус к глазам.
- Подвесной — висит на тросах или штангах, высоту можно выставить любую. Это рабочая лошадка для всего, что выше трёх метров: цех, склад, open space, торговый зал. Опустили корпус с шестиметрового потолка на четыре — и свет попадает туда, где работают руки, а не греет фермы. Весь наш линейный ряд — подвесной.
- Встраиваемый — утапливается в подвесной потолок: армстронг, грильято, гипсокартон. Красиво, заподлицо, но нужна готовая ниша и потолочная система.
- Трековый — ездит по шинопроводу, переставляется руками без электрика. Формат магазинов с частой сменой выкладки. Честно: трековых у нас нет, и если вам нужен именно трек — это не к нам.
| Тип монтажа | Куда ставят | Потолок / высота | Сложность |
|---|---|---|---|
| Накладной | Коридоры, санузлы, подсобки | Бетон, гипсокартон · низкий | Низкая |
| Подвесной | Цеха, склады, open space, ритейл | Любой от 3 м | Средняя |
| Встраиваемый | Офисы с подвесным потолком | Армстронг, грильято, ГКЛ | Средняя, нужна ниша |
| Трековый | Магазины, шоу-румы | Любой | Низкая после монтажа шины |
Соединение линейных светильников в линию
Вот сцена, за которую линейный формат любят электрики и те, кто оплачивает их часы. Повесить двадцать обычных светильников — значит двадцать раз протянуть отвод от магистрали, поставить двадцать коробок и обжать сорок соединений, каждое из которых однажды может отгореть. С линейкой та же задача выглядит так: кабель заходит в первый корпус, дальше питание идёт транзитом сквозь всю цепочку через торцевые коннекторы, на последнем — заглушка. Одна точка подключения на линию. Меньше меди, меньше часов, меньше мест, где пропадёт контакт.
Сколько корпусов можно посадить на одну линию? В метрах единой цифры нет — считается по электрике. ПУЭ 6.2.10 разрешает на одну групповую линию 220В до 20 светильников; реальный предел задаёт суммарный ток: сложите мощности, разделите на 220 и сверьте с номиналом автомата и сечением кабеля (медь 1,5 мм² — типичный спутник автомата 16 А). Наши 36-ваттные можно смело вешать полной двадцаткой — это всего 3,3 А. Девяностоваттники двадцаткой уже упрутся в 8+ ампер — тоже проходит, но кабель и автомат считайте не «на глазок».
Стыковка коннекторов и любой монтаж — только на обесточенной линии: автомат выключен, помечен, напряжение проверено индикатором. Не превышайте 20 светильников на групповую линию и номинал автомата по току. Силовой монтаж на объекте — работа аттестованного электрика: самодеятельность с 220В заканчивается плохо.
Восемь параметров, по которым выбирают линейный светильник
Два прибора с одинаковой надписью «36 Вт» из разных прайсов могут светить в полтора раза по-разному. Вся разница — в строках паспорта, которых не видно в счёте на оплату. Вот что проверять, чтобы потом не пересматривать освещение всем этажом.
Какая мощность под какую высоту: разбор нашего ряда

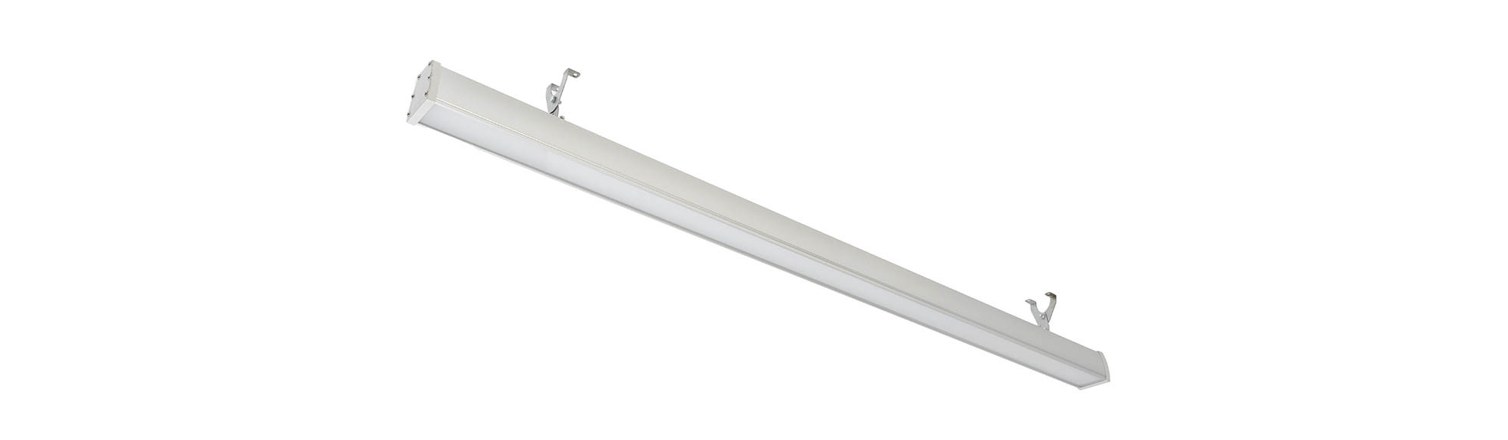

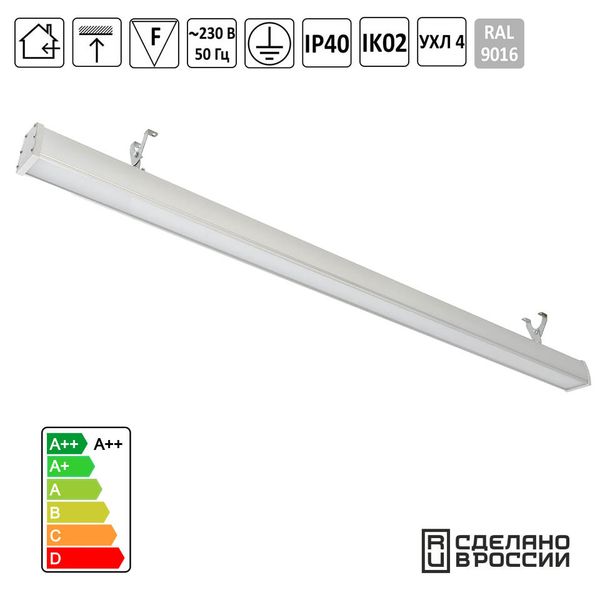

Скоба на корпусе — штатный узел подвеса: за неё светильник вешается на трос или крюк, высота выставляется под задачу. Сечение 77×73 мм выбрано не для красоты: на полутораметровой длине жёсткий короб не провисает и не играет, поэтому собранная из корпусов линия остаётся ровной, как рельс. Торцы — стыковочные, под соединение в линию.
И честная деталь про люмены, которую редко пишут в прайсах. У 90-ваттника светодиоды выдают 14620–16080 лм, а на выходе из прибора — 10360–14060 лм: часть света всегда забирает рассеиватель и оптика. Мы указываем обе цифры, потому что освещённость на полу создаёт именно вторая. Когда в чужом прайсе видите «16000 лм» у прибора с опаловым рассеивателем — теперь знаете, какой вопрос задать продавцу.
Чем выше потолок, тем больше люмен нужно, чтобы свет добрался до рабочего уровня, а не рассеялся по дороге. Разбор ряда по назначению:
- 28 Вт, 500 мм (3070–4150 лм) — формат для коридоров, санузлов, подсобок и коротких добивок в линии: там, где 36 Вт уже перебор.
- 36 Вт, 500 или 1000 мм (4150–5620 лм) — самый ходовой линейный светодиодный светильник под офисы и учебные классы с потолком до 3,5 м. Метровыми корпусами набирается линия над рядом столов, пятисотками — добирается хвост ряда. Он же — типовая замена старых люминесцентных ЛСП 2×36: света не меньше, потребление вдвое ниже, и не нужно менять лампы парами.
- 50 Вт, 1000 мм (5530–7500 лм) — торговые залы и мастерские, потолок 3–5 м. Часто это ответ на вопрос «36 или 50?» для зала с высоким потолком: берите 50, недосвет обходится дороже.
- 70 Вт, 1500 мм (7770–10550 лм) — цеха и склады 4–6 м. Полутораметровый корпус — меньше стыков на длинный пролёт.
- 90 Вт, 1500 мм (10360–14060 лм) — верх ряда, потолки 5–8 м: высокий цех, склад со стеллажами. Выше восьми метров — не городите один сверхмощный прибор, добирайте количеством линий: свет ровнее, обслуживать проще.
| Мощность · длина | Поток | Площадь при 300 лк | Высота подвеса |
|---|---|---|---|
| 28 Вт · 500 мм | 3070–4150 лм | ~5–6 м² | 2,5–3,5 м |
| 36 Вт · 500 / 1000 мм | 4150–5620 лм | ~7–9 м² | 2,5–4 м |
| 50 Вт · 1000 мм | 5530–7500 лм | ~10–12 м² | 3–5 м |
| 70 Вт · 1500 мм | 7770–10550 лм | ~14–17 м² | 4–6 м |
| 90 Вт · 1500 мм | 10360–14060 лм | ~18–22 м² | 5–8 м |
Таблица — прикидка для оценки бюджета при целевых 300 лк. Точную сетку под вашу норму, высоту и запас на загрязнение считает калькулятор освещённости: он выдаёт число приборов и шаг линии, а не «примерно столько».
Куда что ставить: разбор по помещениям
Офис open space. Норма 300–500 лк, UGR ≤19, температура 4000К. Линии тянут над рядами столов — не поперёк и не «как получилось по потолку». Рассеиватель только Опал: прозрачный над мониторами обеспечит бликами весь отдел. Наши 36–50 Вт с Опалом закрывают типовые 2,7–3,5 м.
Торговый зал. 300–500 лк, линии вдоль стеллажей — покупатель идёт вдоль полки, и свет должен идти с ним. Температуру подбирают под товар: продукты и ювелирка выигрывают от тёплого, электроника — от нейтрального и холоднее.
Склад. Проходы 50–150 лк, зона комплектации 200–300 лк. Линии по проходам между стеллажами, подвес — на высоту яруса, рассеиватель Прозрачный: здесь дорог каждый люмен, а бликовать некому. Запылённый или неотапливаемый склад — только исполнение IP65, конденсат и пыль убивают открытые корпуса за сезон.
Производство. 200–750 лк по разряду точности, ряды над станками, 4000–5000К, защита от IP54. Под шестиметровый цех — 90 Вт с подвесом до рабочей высоты. Остальную промышленную номенклатуру смотрите в каталоге промышленного освещения.
Учебный класс. Парты 400 лк, доска 500 лк, не выше 4000К, Ra ≥80, пульсация по норме — детские глаза чувствительнее взрослых. Линии над рядами парт плюс отдельный светильник на доску.
Частые ошибки: топ-8 из практики
- Выбор по ваттам. «Возьмём помощнее» — и получают прибор, который ест больше, а светит так же. Сравнивайте люмены и лм/Вт.
- 6500К в офис. Холодный свет в первый час бодрит, к концу смены — выжимает. Офисный стандарт 4000К появился не просто так.
- Игнор UGR. Прямая оптика без рассеивателя над мониторами — блики, к вечеру головная боль у всего отдела. Для офиса UGR ≤19 и Опал.
- Экономия на драйвере. Дешёвый драйвер — это пульсация выше нормы и смерть прибора при первом скачке напряжения. Хороший маркер уверенности завода — расширяемая гарантия: на наш ряд её можно взять до 6 лет.
- Накладной корпус в высокий цех. Свет остаётся под потолком. Высокое помещение — подвес, точка.
- Прозрачный рассеиватель над рабочими местами. Больше света — да, но блики съедят всю выгоду. Прозрачный — на склад и в цех, Опал — к людям за столами.
- Экономия на количестве. Реже повесили — получили зебру из света и тени. Норма набирается количеством и шагом, а не яркостью одного корпуса.
- Слепая вера прайсу. Заявленные люмены у ноунеймов — жанр фантастики. Берите образец и меряйте люксметром, на больших партиях это окупается за час.
Частые вопросы
Сколько линейных светильников можно соединить в одну линию?
По ПУЭ 6.2.10 на одну групповую линию 220В — до 20 светильников. Практический предел — суммарный ток: сложите мощности, разделите на 220 В и сверьте с автоматом. Наши 36 Вт двадцаткой дают всего 3,3 А — проходят с запасом.
Какой рассеиватель для офиса — Опал или Прозрачный?
Опал. Он матовый и гасит блики на мониторах. Прозрачный отдаёт на 15–20% больше света, но его место на складе и производстве, где некому бликовать в глаза.
4000К или 6500К?
В офис, класс, кабинет — 4000К: нейтральный белый, не утомляет за смену. 6500К — производственные и технические зоны. Учебным помещениям выше 4000К нельзя по СанПиН.
Чем линейный светильник лучше армстронга в open space?
Армстронги дают квадраты света с провалами между ними, линейка — сплошную полосу над рядом столов. Плюс монтаж: одна точка питания на линию против отвода к каждому квадрату. Ровнее свет, меньше кабеля, быстрее установка.
Какая мощность нужна под ряд столов длиной 6 метров?
Типовое решение: линия из четырёх метровых корпусов 36 Вт плюс пятисотка на добор, высота 2,7–3,5 м, цель 400 лк. Точный состав под ваши размеры выдаст калькулятор освещённости.
Какая у вас максимальная мощность?
90 Вт: 1500 мм, 10360–14060 лм — под цеха и склады с потолками 5–8 м. Выше — набираем количеством линий, а не одним сверхмощным корпусом: свет ровнее и обслуживание проще.
IP40 или IP65 — как решить?
Сухое отапливаемое помещение — IP40, не переплачивайте за герметичность. Пыль, влага, мойка, улица, неотапливаемый склад — IP65. Оба исполнения есть на каждую мощность ряда, цена вопроса небольшая — сомневаетесь, берите с запасом.
Пришлите план или просто размеры и высоту потолка — посчитаем мощность, длины секций, температуру и рассеиватель, дадим схему линий и спецификацию под закупку. Производство в Ульяновске, отгрузка с завода, опт напрямую.
